FPC软板的优点

发布日期:2021-11-09

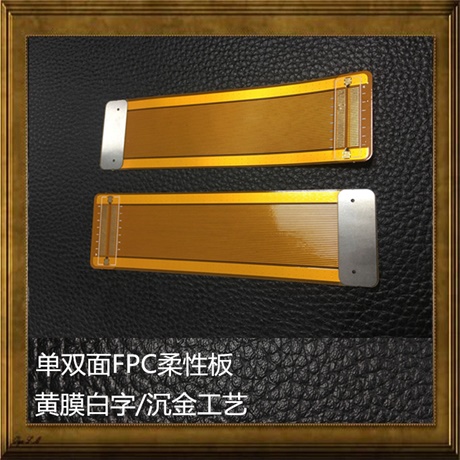

柔性线路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性、绝佳的可挠性印刷电路板,简称软板FPC,具有配线密度高、重量轻、厚度薄、可自由弯曲、折叠、卷绕,可在三维空间随意移动及伸缩;散热性能好,可利用FPC缩小体积;能够实现轻量化、小型化、薄型化,从而达到元件装置和导线连接一体化。

FPC软板的优点:

  1FPC柔性线路板/FPC软板(Flexible Printed Circuit Board)顾名思义具有屈折使用的功能,且可制成三度空间的方式。因此,理论上可在一部机器内仅以一片FPC柔性线路板/FPC软板即能完成整体的配线工作。由于使用FPC柔性线路板/FPC软板可省略许多连接器或电线,可大幅缩小配线体积,故能使电子产品达到小型化、轻量化的目标。此外,FPC柔性线路板/FPC软板上可裝配许多零件,且可收纳于机器内的缝隙中,所以设计完善的电路,无需任何装入机箱之后的焊接、调整工作,无形之中大幅降低了成本。

  2、由于FPC柔性线路板/FPC软板具有能承受小半径地来回曲折之能力,此特性是一般电线难以取代的。故近来在印列头上采用FPC柔性线路板/FPC软板有绝对压倒普通电线的现象,且几乎在电子计算器和个人电脑上的印列头已全部都采用FPC柔性线路板/FPC软板。且最近已发展成功的电路形成技术中,能规化出宽度0.1mm、间距0.2mm的电路,尤其对需流过多数信号但无需流过大电流的情况下的电路,可同时配置地线和电源线。

  3、轻、薄是FPC柔性线路板/FPC软板的一大特点。大部份的RPC都具有1.6mm的厚度,而最近发展出的玻璃纤维RPC也有0.40.6 mm的厚度。而一般电线在流过1A左右的电流时,其绝缘外皮的厚度也要有1mm的外径。然而若采用一般性能的FPC柔性线路板/FPC软板时,若有25um的基质厚度,其整体厚度仅需为100140um,充份地显示出FPC柔性线路板/FPC软板在厚度上的优势。而在重量方面,则塑胶基质和玻璃纤维基质的重量完全不能相提并伦了。

  由以上各点可知,欲使产品之重量、体积缩小,就非得仰赖FPC不可。

 4、除此之外,FPC柔性线路板/FPC软板具有使产品信赖性提高的优点。即因其焊接点减少,连接器也会减少,使发生故障的机会大为降低。另外,比起逐一焊线的传统基板而言,装配的工时可大为降低,且省去许多作业错误,因而线上修理的工作可大量削减,可使生产成本大为减低。
